研制10千伏手車開關觸頭壓力無損檢測儀 準確檢測開關觸頭“發燒”病癥

荊楚網（湖北日報網）訊（通訊員  周志勇）9月30日，洪#1主變10千伏側洪511開關柜檢修現場，國網荊州變電檢修分公司變壓器二班班長、荊電試驗QC小組組長毛嬌娜帶領班員使用研發的10千伏手車開關觸頭壓力無損檢測儀，測試手車開關靜觸頭壓力和回路電阻，查看其運行情況。

今年9月，該檢測儀獲得國網湖北省電力有限公司科技進步三等獎，已上線國網電商采購平臺，在國家電網公司全面推廣。

近5年來，荊州供電公司統計開關柜故障缺陷時，發現開關過熱占比達45.15%，尤其是夏季高溫大負荷期間，高壓室手車開關相比其他設備更易發生損毀。

經過大量數據和案例分析，毛嬌娜發現，開關觸頭接觸不良是高壓室封閉開關柜過熱的主要原因，運行中的開關觸頭持續升溫引起絕緣損壞，導致電弧放電、開關柜燒損。

能不能研制一種快速檢測儀器判定手車開關觸頭“發燒”問題？2021年3月，毛嬌娜借鑒無人機大氣壓傳感器將大氣的壓力轉化電信號來判斷壓力的工作原理，帶領荊電試驗QC小組開發檢測端高精度霍爾壓力傳感器，采用電氣分離技術設計，將采集的溫度、壓力、電阻等信號，通過不同通訊回路傳輸到主機分別存儲，再利用仿真算法建立數學模型，得出檢測結果。

如何根據檢測結果判斷開關觸頭狀態呢？需要確定一個檢測合格區間的標準范圍。

毛嬌娜通過健康開關與故障開關檢測的數據對比，經過近千次測試，深入分析比對測試數據，最終確定合格的區間值。

在確定區間值的數個月里，毛嬌娜每日加班到深夜，反復試驗，度過了一段最艱辛的時光。

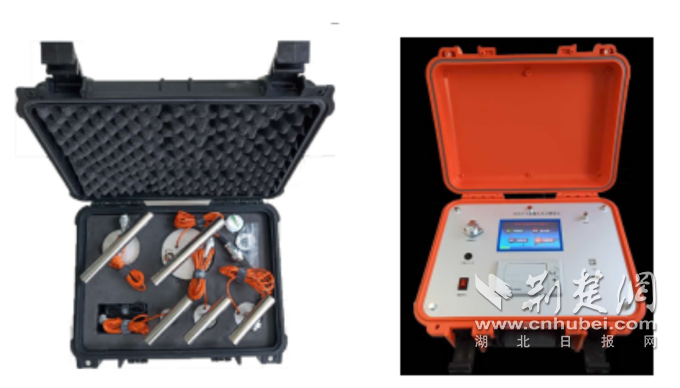

該儀器包括檢測端和箱體端兩部分，外形如同兩個分體式的小型手提箱，體積小、重量輕，攜帶方便，且檢測操作簡單，能準確評估開關觸頭狀態及受損情況。檢修人員根據該儀器檢測結果，及時更換不合格的開關觸頭，避免有效降低了手車開關過熱燒損事故率，得到檢修工作人員的一致好評。

2022年12月，10千伏手車開關觸頭壓力無損檢測儀獲得全國能源化學地質工會優秀職工技術創新成果二等獎；2024年9月獲得全國水利電力質量管理協會QC成果二等獎；2024年7月，便攜式開關柜靜觸頭壓力綜合測試技術應用成果獲得第六屆全國設備管理與技術創新成果技術類一等獎。

目前，10千伏手車開關觸頭壓力無損檢測儀已在荊州供電公司110千伏新溝、南湖等7座變電站的54個間隔檢修和220千伏紀南、公安、鎮安寺等23座變電站的155個間隔檢修中應用，提升了高壓開關設備檢修效率，發現并處理開關觸頭發熱隱患8起，有效避免開關設備事故。
